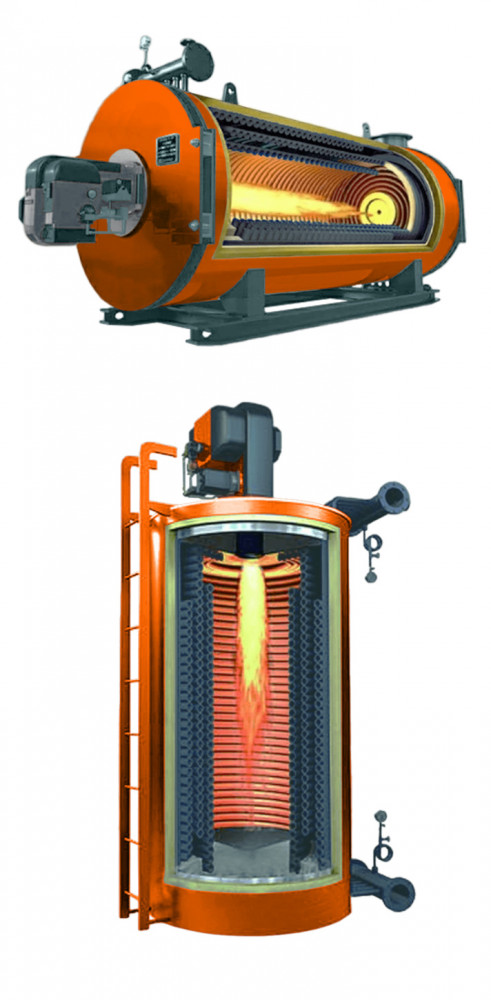

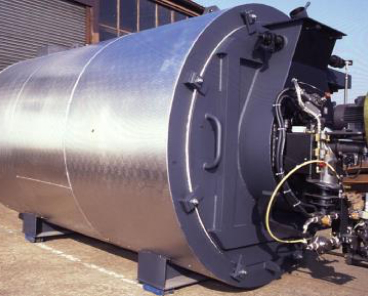

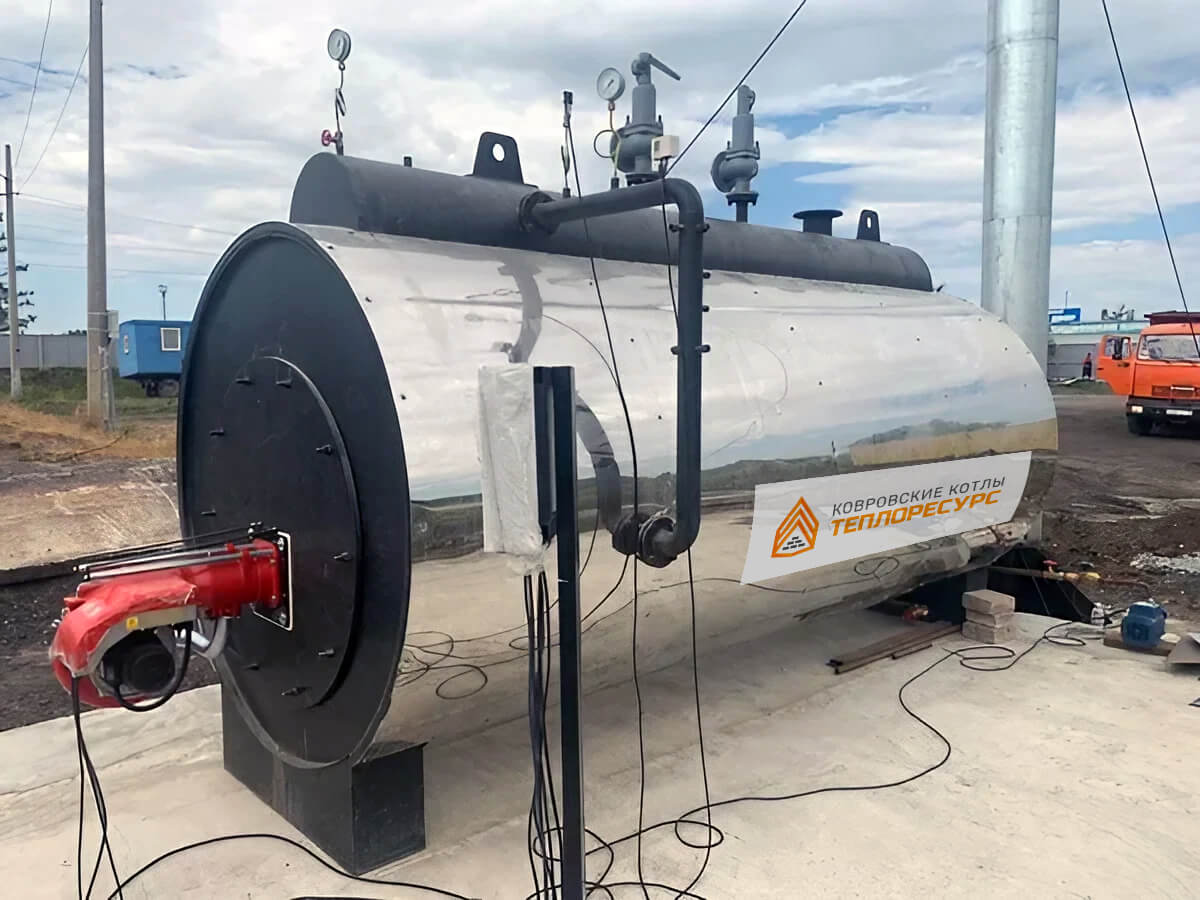

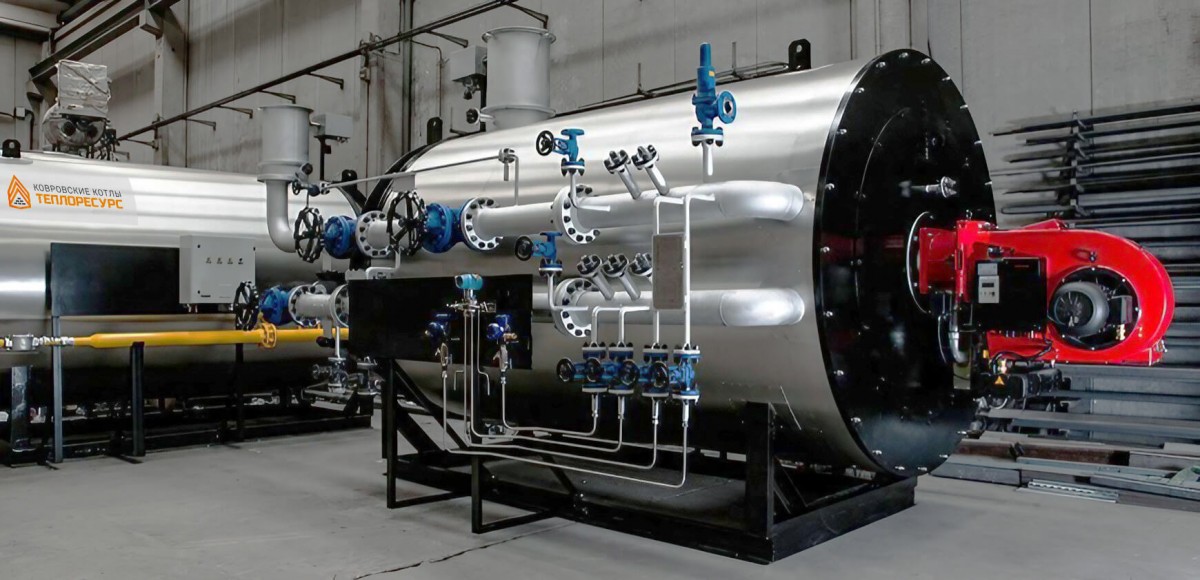

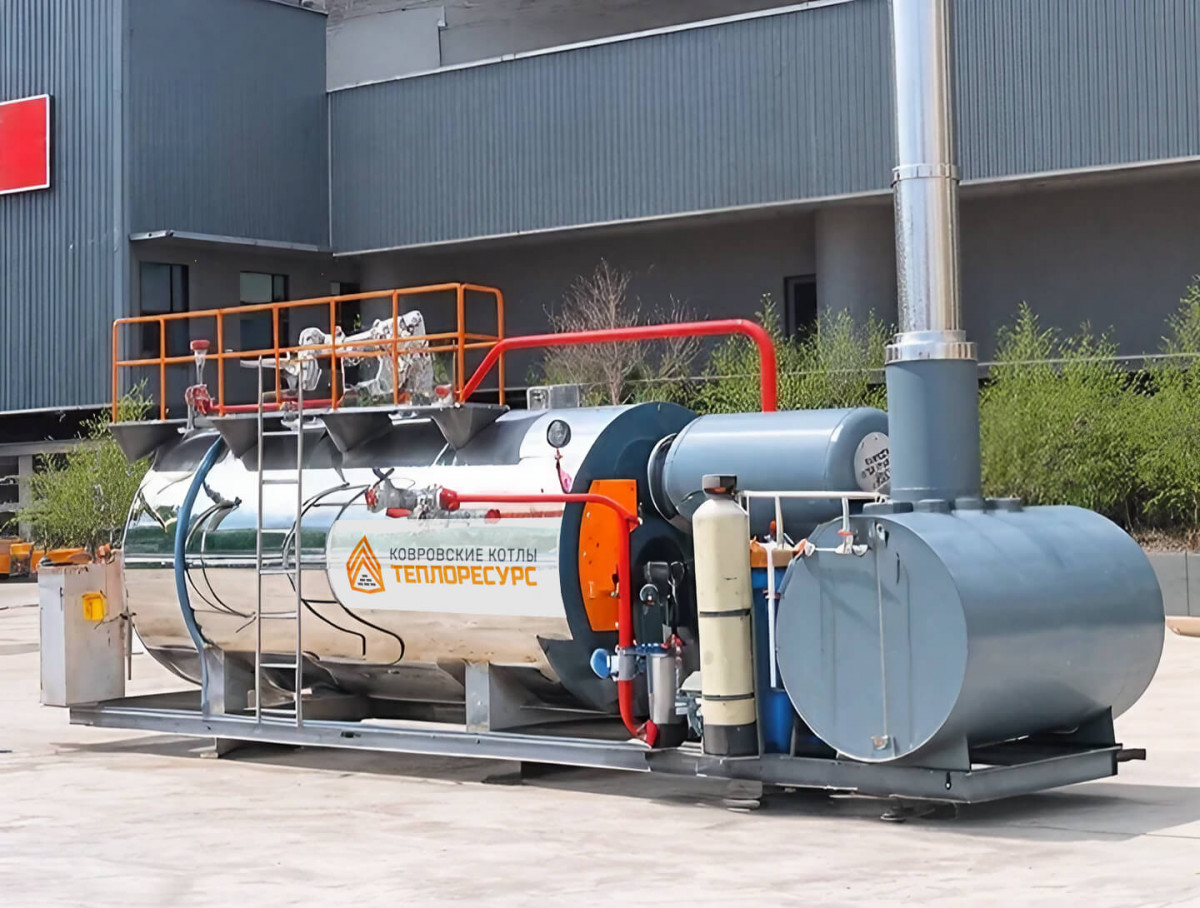

Производим газовые термомасляные котлы в двух исполнениях: горизонтальном и вертикальном. Работа котла полностью автоматизирована, модуль управления полностью контролирует процессы нагрева, циркуляции, поддержания температуру. Датчики постоянно отслеживают рабочие показатели котла, что обеспечивает высокие показатели по безопасности. Трёхходовой теплообменник с большой площадь поверхности обеспечивает эффективную передачу энергии от горячих газов горелки к теплоносителю
Основной состав газового термомасляного котла: котёл с трёхходовым теплообменником змеевикового типа, огнеупорный кожух, циркуляционные насосы, вентиляторная горелка, емкость для теплоносителя, система управления котлом
Возможно изготовление котла под любой тип топлива: газ, мазут, дизельное топливо.
По конфигурации теплообменника котлы с ВОТ делятся на трёхходовые и двухходовые. В свою очередь трёхходовые котлы на ВОТ могут иметь последовательное или параллельное подключение змеевикового теплообменника.
Газовые термомасляные котлы – это высокоэффективное оборудование для нагрева термомасла, которое используется в качестве теплоносителя в промышленных и производственных процессах. Они обеспечивают стабильную и безопасную передачу тепла при высоких температурах без необходимости использования воды или пара.
Компания «Теплоресурс» предлагает надежные и энергоэффективные термомасляные котельные на газу, спроектированные с учетом современных технологий и требований промышленности.
Преимущества газовых термомасляных котлов
-
Высокий КПД – Энергоэффективная форма змеевика для обеспечения термического КПД до 92%
-
Безопасность – отсутствие высокого давления (в отличие от паровых котельных) снижает риск аварий.
-
Долговечность – термомасло не вызывает коррозию, продлевая срок службы системы.
-
Широкий диапазон температур – возможность работы при 300°C и выше.
-
Экологичность – Максимальное сжигание топлива при низких выбросах
-
Автоматизация – простое управление и минимальное участие оператора.
Сферы применения
-
Химическая и нефтехимическая промышленность – нагрев реакторов, дистилляционных колонн.
-
Пищевая промышленность – сушка продуктов, работа с растительными маслами.
-
Деревообработка – сушильные камеры для древесины.
-
Производство строительных материалов – нагрев битума, асфальта, ламинатных линий.

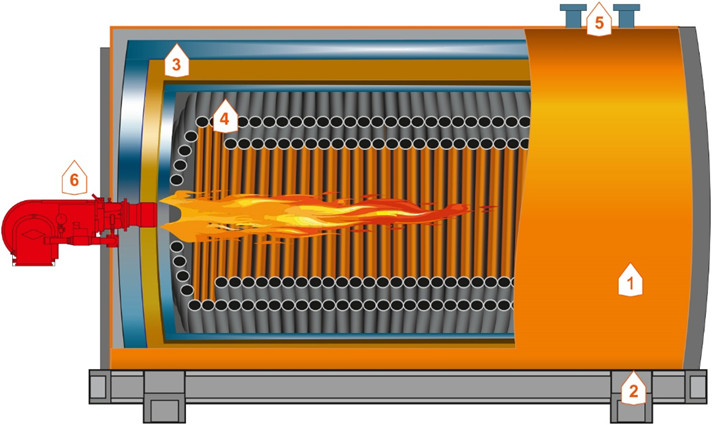

Состав котла
-
Облицовка котла
-
Основание котла
-
Комбинированная теплоизоляция
-
Спиральный теплообменник (двух или трёх ходовый)
-
Прямая и обратка теплоносителя
-
Газовая горелка
Основные технические характеристики котла:
|
Модель котла |
Мощность, кВт |
Поверхность нагрева, м2 |
Расход ВОТ, м3/ч |
Объем котла, л |
Сухой вес, кг |
Внешние габариты, м |
|
КМТ-5000-ТМ |
1000-5000 |
190 |
185 |
5000 |
14000 |
6,2 х 2,8 х 3 |
|
КМТ-7000-ТМ |
1400-7000 |
280 |
258 |
6700 |
17000 |
6,6 х 3 х 3,2 |
|
КМТ-8000-ТМ |
1600-8000 |
310 |
295 |
7400 |
20000 |
6,9 х 3,1 х 3,4 |
|
КМТ-9000-ТМ |
1800-9000 |
340 |
330 |
8600 |
24000 |
7,5 х 3,2 х 3,5 |
|
КМТ-10000-ТМ |
2000-10000 |
370 |
365 |
9800 |
28000 |
8,1 х 3,4 х 3,7 |
|
КМТ-11000-ТМ |
2200-11000 |
400 |
400 |
11000 |
32000 |
8,7 х 3,5 х 3,8 |
|
КМТ-12000-ТМ |
2400-12000 |
430 |
435 |
12200 |
36000 |
9,3 х 3,7 х 4 |
|
КМТ-13000-ТМ |
2600-13000 |
460 |
470 |
13400 |
40000 |
9,9 х 3,8 х 4,1 |
|
КМТ-14000-ТМ |
2800-14000 |
490 |
505 |
14600 |
44000 |
10,5 х 4 х 4,3 |
Рабочее давление: 0,8-1,0 МПа
Температура теплоносителя: до 320℃
Принцип работы термомасляного котла
1. Нагрев теплоносителя – газовый горелочный модуль нагревает термомасло в теплообменнике до заданной температуры (до 300°C и выше).
2. Циркуляция термомасла – насосная система обеспечивает принудительную циркуляцию нагретого теплоносителя по замкнутому контуру.
3. Передача тепла – горячее термомасло поступает в теплообменники потребителей (сушильные камеры, реакторы, пресс-формы и др.), отдавая тепло, после чего возвращается обратно для повторного нагрева.

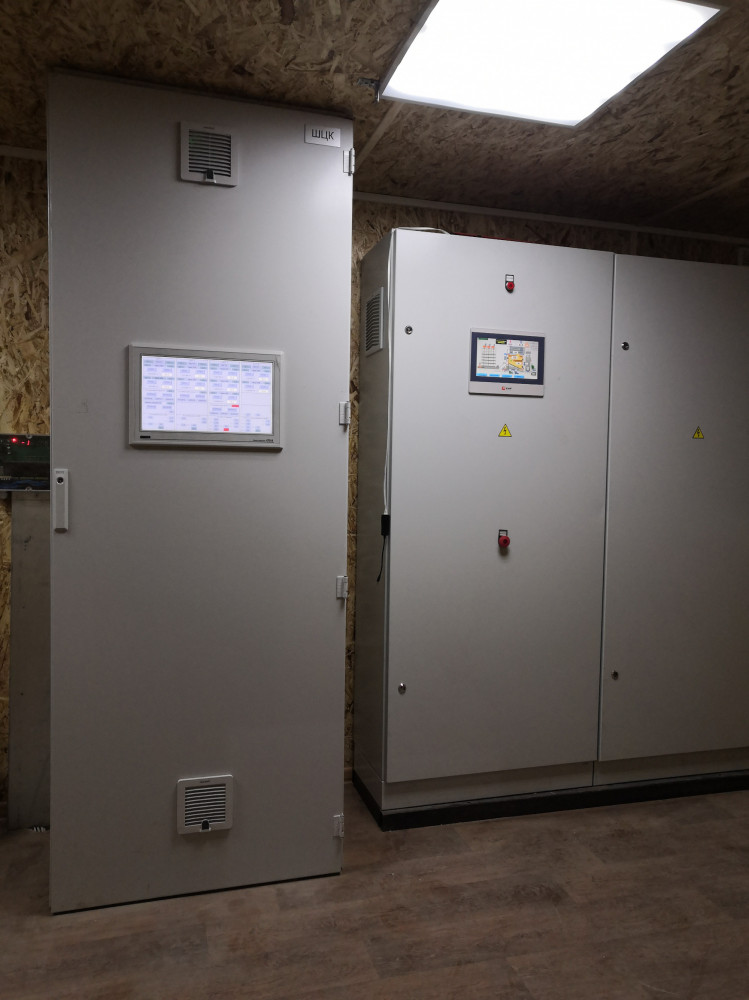

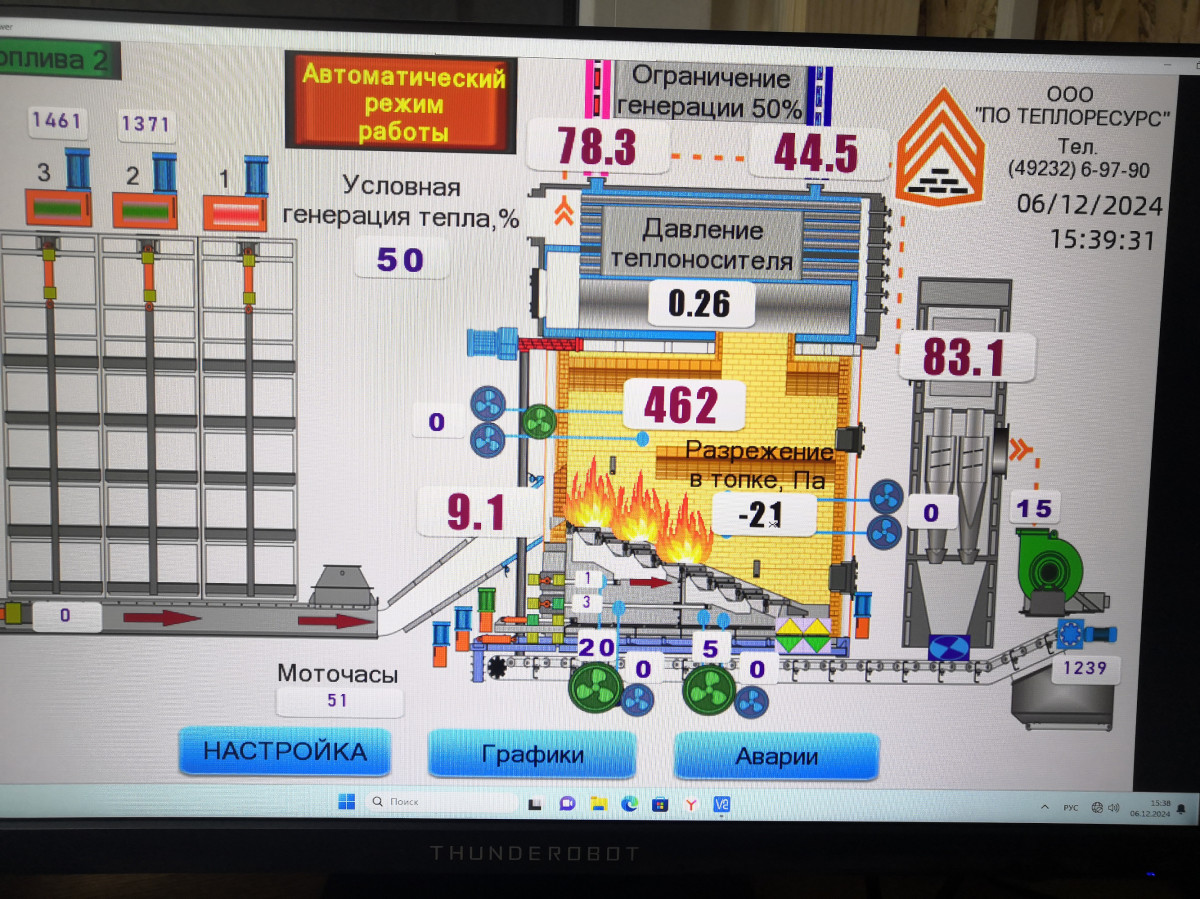

4. Автоматическое управление – современная система контроля регулирует температуру, давление и расход термомасла, обеспечивая безопасность и энергоэффективность.

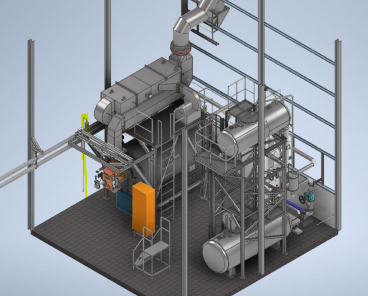

Принципиальная схема термомасляной котельной
Термомасляный котёл - горелкой нагревается термомасло
Циркуляционные насосы - обеспечивают движение теплоносителя по контурам системы.
Расширительный бак - для хранения избыточного количества термомасла, которое расширяется при нагреве.
Выполняется атмосферным или закрытым с азотной подушкой (для систем с высоким давлением).
Насос для заполнения системы
Баллоны с азотом
Клапан перепуска
Бесплатный проект
При заказе котельной бесплатно подготовим и рассчитаем проект
Изготовление
В оптимальные сроки изготовим всё необходимое оборудование
Профессиональные монтаж и обслуживание
После изготовления произведём монтаж. Гарантийное обслуживание 24 месяца
Почему стоит купить газовый термомасляный котел у ПО «Теплоресурс»?
-
Прямые поставки от производителя
-
Индивидуальный подход – проектирование под ваши технологические задачи, бесплатный расчет проекта по заявке
-
Сертифицированное оборудование – соответствие ГОСТ и международным стандартам.
-
Гарантия и сервис – После изготовления произведём монтаж. Гарантийное обслуживание 24 месяца
-
Энергоэффективность – снижение эксплуатационных затрат.
Закажите газовый термомасляный котел в «Теплоресурс» – получите надежное и экономичное тепловое решение!
